Khung nhám nhôm oxit và đĩa chà nhám vòng



I. Hệ thống vật liệu và đặc điểm cấu trúc

Nền tảng kỹ thuật của móc giấy nhám oxit nhôm và các tấm mài mòn vòng lặp được xây dựng trên một hệ thống tổng hợp đa vật liệu.



    Lớp vật liệu cơ bảnthường được làm bằng giấy kraft mật độ cao hoặc vật liệu composite màng polyester. Sự lựa chọn này không phải là tùy ý nhưng dựa trên những cân nhắc nghiêm ngặt về hiệu suất vật chất. Giấy kraft mật độ cao, với độ bền kéo tuyệt vời (thường lớn hơn hoặc bằng 150N/cm) và điện trở nước mắt (lớn hơn hoặc bằng 8n/mm), cung cấp một nền chắc chắn cho giấy nhám. Mặt khác, vật liệu tổng hợp màng polyester được sử dụng cho sự ổn định và kháng hóa chất tốt của chúng, phù hợp cho các điều kiện làm việc cụ thể. Để tăng cường hơn nữa hiệu suất của vật liệu cơ sở, một số sản phẩm cao cấp trải qua xử lý silan hóa đặc biệt, kiểm soát sức căng bề mặt của vật liệu cơ sở trong khoảng 32-38MN/m. Điều này không chỉ đảm bảo độ bám dính của lớp mài mòn mà còn tạo ra sản phẩm có khả năng chống ẩm tuyệt vời.

   Lớp mài mòn, Là lớp chức năng cốt lõi của giấy nhám, thường sử dụng alumina trắng (WA) hoặc alumina màu nâu (A) làm vật liệu chính. Các hạt alumina này, sau khi thiêu kết nhiệt độ cao, tạo thành một cấu trúc đa tinh thể, cung cấp giấy nhám với độ cứng tuyệt vời và khả năng chống mài mòn. Phân tích XRD cho thấy rằng trong giấy nhám chất lượng cao, hàm lượng của pha -al₂o₃ trong lớp mài mòn có thể đạt hơn 92%, với kích thước hạt tập trung trong phạm vi 0,5-3 μm. Cấu trúc vi mô này đảm bảo hiệu quả cắt và hoàn thiện bề mặt của giấy nhám. Phân bố kích thước hạt của lớp mài mòn tuân thủ nghiêm ngặt theo tiêu chuẩn FEPA, từ P80 đến P2000. Đối với các loại cát có kích thước grit khác nhau, nồng độ kích thước hạt (D90/D10) được kiểm soát nghiêm ngặt trong 1,5, đảm bảo các dấu mài nhất quán và lặp lại.

   Hệ thống móc và vòng, phục vụ như một cây cầu nối giấy nhám với máy mài, cũng rất quan trọng trong thiết kế của nó. Biên thị hiện đại thường sử dụng chất kết dính epoxy-polyurethane hai thành phần, không chỉ tự hào có cường độ vỏ nổi bật (lên tới 4,5n/cm), mà còn cho thấy khả năng chống nhiệt độ và kháng ăn mòn hóa học tuyệt vời. Để tăng cường hơn nữa độ tin cậy của hệ thống móc và vòng, một số sản phẩm áp dụng cấu trúc kết nối chung dovetail. Thông qua việc giao phối các bộ phận nam và nữ được xử lý bởi CNC, độ phẳng ở khớp giấy nhám được kiểm soát nhỏ hơn hoặc bằng 0,05mm, loại bỏ hiệu quả khiếm khuyết dấu vết của khớp nhám truyền thống và cải thiện chất lượng mài.





Ii. Kiểm soát chính xác quy trình sản xuất
Quá trình sản xuất móc nhám nhôm oxit và các tấm mài mòn vòng lặp là một quy trình rất chính xác liên quan đến nhiều bước quan trọng. Trong giai đoạn tiền xử lý vật liệu cơ bản, công nghệ xả corona thường được sử dụng để tăng giá trị dyne bề mặt của cơ sở giấy lên 42 mn/m, tạo ra các điều kiện lý tưởng cho quá trình dán tiếp theo. Xử lý xả Corona sử dụng điện trường điện áp cao để ion hóa không khí và tạo ra plasma, kích hoạt bề mặt của vật liệu cơ sở, do đó tăng cường độ bám dính của lớp bám dính.

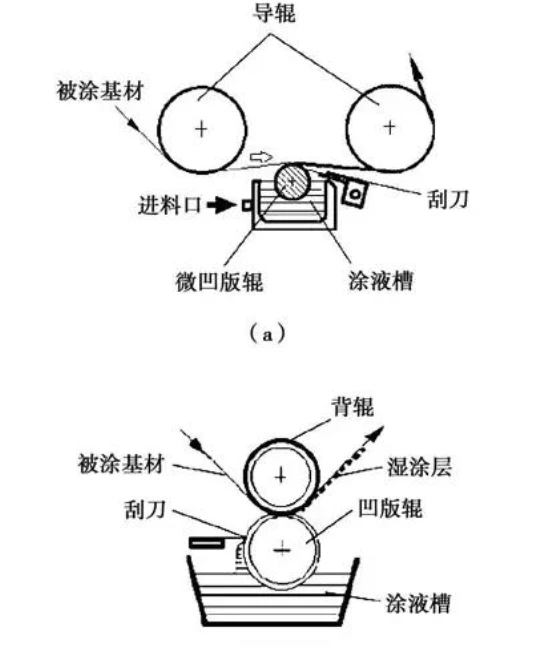

  Ứng dụng keo cơ bảnlà một trong những quy trình chính trong sản xuất giấy nhám. Các dây chuyền sản xuất hiện đại thường sử dụng công nghệ in vi mô, áp dụng đồng đều keo cơ bản lên bề mặt chất nền thông qua một con lăn đồng được gia công chính xác. Độ dày của lớp keo thường được kiểm soát trong khoảng từ 8 đến 12 μm. Nó được chữa khỏi trong vòng 3 giây bằng hệ thống sấy gần hồng ngoại (với bước sóng 850nm), đảm bảo rằng không có biến dạng ứng suất nhiệt nào xảy ra trong lớp keo và duy trì độ phẳng của chất nền.





   Quá trình chà nhám tĩnh điệnlà công nghệ cốt lõi trong sản xuất giấy nhám. Trong một trường tĩnh điện có điện áp 15-25kV và cường độ điện trường là 3,5kV/cm, các hạt alumina được ion hóa và tích điện. Dưới lực của điện trường, chúng được hấp phụ đồng đều trên bề mặt của chất nền với một điện tích ngược lại, tạo thành một lớp sắp xếp có trật tự. Phát hiện kích thước hạt cho thấy quá trình chà nhám tĩnh điện có thể làm tăng tốc độ bảo hiểm mài mòn của giấy nhám P1000 lên 68 ± 2%, cải thiện 23% so với quá trình chà nhám trọng lực truyền thống, tăng cường đáng kể hiệu quả cắt và tuổi thọ của giấy nhám. Một số dây chuyền sản xuất cao cấp cũng được trang bị các hệ thống bù động, theo dõi dòng chà nhám (0,5-2.0mA) trong thời gian thực và tự động điều chỉnh tốc độ cho ăn để giữ độ lệch kích thước hạt trong phạm vi ± 1μm, đảm bảo sự ổn định của chất lượng giấy nhám.

   Quá trình sau khi mualà bước cuối cùng trong việc sản xuất giấy nhám và một giai đoạn quan trọng để đảm bảo hiệu suất của nó. Các dây chuyền sản xuất hiện đại thường sử dụng một hệ thống lưu thông không khí nóng ba giai đoạn: một phần làm nóng trước 60 độ để làm cho dòng chảy lớp dính và loại bỏ căng thẳng bên trong; một phần nhiệt độ trung bình 120 độ để hoàn thành việc bảo dưỡng ban đầu và tạo thành một cường độ dính ban đầu; và một phần nhiệt độ cao 180 độ để đạt được liên kết ngang đầy đủ và tối ưu hóa hiệu suất của lớp kết dính. Phân tích DSC chỉ ra rằng quá trình bảo dưỡng ba giai đoạn có thể làm cho mức độ bảo dưỡng của nhựa epoxy đạt hơn 95%, tiêu thụ giấy nhám với khả năng chống nước tuyệt vời (tốc độ giữ sức mạnh của vỏ lớn hơn hoặc bằng 85% sau khi ngâm trong nước ở 23 độ trong 72 giờ) và sức đề kháng nhiệt.



Iii. Đặc tính hiệu suất và cơ chế thất bại
Hiệu suất của các đĩa chà nhám ảnh hưởng trực tiếp đến chất lượng và hiệu quả của chà nhám. Do đó, việc thực hiện một đặc tính toàn diện của hiệu suất giấy nhám và phân tích sâu sắc cơ chế thất bại của nó có ý nghĩa lớn để tối ưu hóa thiết kế giấy nhám và nâng cao hiệu suất của nó.



  Cắt hiệu suấtlà chỉ số hiệu suất cốt lõi nhất của giấy nhám. Thông thường, máy kiểm tra TCM được sử dụng để đánh giá định lượng. Trong điều kiện tải 20N, giấy nhám P400 chất lượng cao có thể đạt được tốc độ loại bỏ 0,32g/phút trên các tấm thép ST12 trong khi vẫn duy trì độ nhám bề mặt RA nhỏ hơn hoặc bằng 0,8μm, thể hiện hiệu quả cắt tuyệt vời và hoàn thiện bề mặt. Các thử nghiệm mặc cho thấy đường cong của giấy nhám chất lượng cao thường trình bày các đặc điểm ba giai đoạn: giai đoạn chạy ban đầu (0-500 vòng quay), trong đó giấy nhám và bề mặt phôi thích ứng với nhau và hiệu quả cắt tăng dần; Giai đoạn hao mòn ổn định (500-3000 vòng quay), trong đó hiệu quả cắt của giấy nhám vẫn ổn định và độ nhám bề mặt vẫn phù hợp; và giai đoạn thất bại nhanh chóng, trong đó hiệu quả cắt của giấy nhám giảm mạnh và độ nhám bề mặt xấu đi. Tổng số cuộc sống hiệu quả có thể đạt được hơn 4000 cuộc cách mạng.

    Phân tích chế độ thất bạilà một phương tiện quan trọng để tăng cường hiệu suất của giấy nhám. Phân tích cho thấy rằng sự tách rời hạt mài mòn là cơ chế chính của sự cố giấy nhám, chiếm 68% các trường hợp thất bại. Thông qua quan sát SEM về bề mặt thất bại, có thể thấy rằng sự thất bại của lớp dính và gãy hạt hạt mài mòn cùng tồn tại, cho thấy độ bền của chất kết dính cần được tối ưu hóa và cường độ liên kết giữa lớp dính và chất nền, cũng như giữa các lớp dính. Một số nghiên cứu đã sửa đổi lớp kết dính bằng cách thêm nano-SIO₂ (kích thước hạt 20nm), làm tăng sức mạnh vỏ lên 27% trong khi duy trì tính linh hoạt (độ giãn dài ở mức độ lớn hơn hoặc bằng 150%), giúp kéo dài hiệu quả tuổi thọ và độ tin cậy của giấy nhám.

    Xu hướng tắc nghẽnlà một chỉ số chính ảnh hưởng đến trải nghiệm người dùng của giấy nhám. Gắn tắc đề cập đến hiện tượng mà các mảnh vụn nghiền tích tụ trên bề mặt của giấy nhám, chặn các khoảng trống giữa các hạt mài mòn và giảm hiệu quả cắt. Theo thử nghiệm tiêu chuẩn ASTM D3466, giấy nhám với lớp phủ chống lắc kẽm cho thấy giảm 72% tắc nghẽn so với các mẫu không được xử lý trong quá trình nghiền gỗ thông trắng, làm tăng đáng kể tuổi thọ dịch vụ và hiệu quả mài của giấy nhám. Phân tích quang phổ hồng ngoại đã xác nhận rằng Polytetrafluoroetylen Powder trong lớp chống clogging di chuyển lên bề mặt dưới tác dụng của việc mài nhiệt, tạo thành một màng tự bôi trơn, làm giảm hiệu quả sự gắn kết của các mảnh vụn và giảm xu hướng tắc nghẽn.





Iv. Hướng tối ưu hóa cho các quy trình ứng dụng
Ứng dụng của các tấm mài mòn bằng nhôm oxit nhôm bao gồm nhiều trường, và các yêu cầu về hiệu suất của giấy nhám khác nhau trong các trường khác nhau. Do đó, tối ưu hóa các quy trình ứng dụng cho các kịch bản ứng dụng khác nhau có ý nghĩa lớn để tận dụng đầy đủ hiệu suất của giấy nhám và cải thiện chất lượng mài.



Trong lĩnh vực gia công chính xác, việc áp dụng các đĩa chà nhám phải tuân theo nguyên tắc mài được phân loại. Việc mài được phân loại đề cập đến việc lựa chọn các loại cát của các loại grit khác nhau dựa trên các yêu cầu về độ nhám bề mặt của phôi và thực hiện tuần tự mài thô, mài bán chính xác, mài chính xác và đánh bóng. Lấy sự đánh bóng của các bộ phận hợp kim nhôm hàng không vũ trụ làm ví dụ, dòng quy trình điển hình là: P80 → P120 → P180 → P240 → P320 → P400 → P600 → P800, với tốc độ thức ăn giảm 30% ở mỗi giai đoạn, cuối cùng đạt được chất lượng bề mặt. Một số doanh nghiệp cũng đã phát triển các hệ thống chà nhám thông minh, sử dụng các cảm biến dịch chuyển laser để theo dõi độ nhám bề mặt trong thời gian thực và tự động chuyển đổi các loại giấy nhám, do đó tăng hiệu quả xử lý lên 40% trong khi đảm bảo tính nhất quán của chất lượng bề mặt.

Trong điều kiện làm việc đặc biệt, việc lựa chọn và tối ưu hóa giấy nhám là đặc biệt quan trọng. Ví dụ, trong các hoạt động sơn cảm ứng ô tô, việc mài nước thường được áp dụng để giảm ô nhiễm bụi và cải thiện chất lượng của bề mặt sơn. Quá trình mài nước đặt nhu cầu cao đối với khả năng chống nước của giấy nhám. Do đó, nên chọn giấy nhám chống nước (Sê-ri W), với tốc độ hấp thụ không quá 5% và khả năng chống nước của lớp chất kết dính (sau khi ngâm trong 70 độ nước trong 168 giờ, tốc độ giữ độ bền của vỏ không dưới 75%), để đảm bảo rằng giấy nhám không giảm hoặc bị biến dạng. Đối với các bộ phận có bán kính cong R <5 mm, nên sử dụng giấy nhám cơ sở phía sau đàn hồi. Khả năng chống mỏi uốn của nó có thể đạt tới hơn 100.000 lần, cho phép nó tuân thủ chặt chẽ bề mặt không đều và đạt được mài đồng nhất.

Việc bảo trì và chăm sóc giấy nhám cũng ảnh hưởng đến tuổi thọ dịch vụ của nó và chất lượng mài. Nên sử dụng phương pháp ghép chéo, nghĩa là thay đổi hướng mài thường xuyên trong quá trình mài, có thể làm tăng tỷ lệ sử dụng của mài mòn lên 25% và kéo dài tuổi thọ dịch vụ của giấy nhám. Khi làm sạch, không khí nén (0,6MPa) nên được sử dụng để thổi bay các mảnh vụn mài và bụi theo hướng ngược lại. Dung môi hữu cơ không nên được sử dụng để tránh làm hỏng lớp dính và vật liệu cơ bản. Môi trường lưu trữ phải kiểm soát nhiệt độ và độ ẩm (23 ± 2 độ /50 ± 5%rh) để ngăn vật liệu cơ bản hấp thụ độ ẩm và biến dạng, có thể ảnh hưởng đến độ phẳng của giấy nhám.
